突破性进展——ACS Omega 报道锆石— 铪石固溶体全组分可控合成新成果

—— 高温单晶与低温粉体双路线优化，为核废料固化、高 k 介质等领域提供材料支撑

导语 近日，国际知名期刊《ACS Omega》（2024 年第 9 卷，15781-15803 页）发表了一项关于锆石 - 铪石固溶体（Zr₁₋ₓHfₓSiO₄，ZHSS）合成与表征的系统性研究成果。该研究由 Andreas Neumann、Volker Kahlenberg 等学者联合完成，首次通过高温助熔剂法与低温 TEOS 基水热法的对比实验，实现了 ZHSS 全组分固溶体的可控制备，并揭示了 Hf 含量对材料结构、光谱及热学性能的调控机制，为该类材料在核工业、半导体等领域的应用奠定了重要基础。

一、研究背景：关键金属材料的合成挑战与应用需求

锆（Zr）与铪（Hf）作为重要的关键金属，因优异的耐高温、抗腐蚀及力学性能，在核废料处理、航空航天、半导体高 k 介电材料等领域具有不可替代的作用。天然锆石 - 铪石固溶体因形成条件严苛，铪富集相极为稀少，且我国锆铪资源对外依存度长期超过 90%，人工合成高性能 ZHSS 成为解决材料供给与功能优化的核心途径。此前，ZHSS 的合成存在高温能耗高、低温产物纯度不足等问题，全组分范围内的结构 - 性能调控规律尚未明确，限制了其工业化应用。

二、核心成果：双合成路线实现精准调控，结构性能规律明确

研究团队创新性地采用两种互补合成策略，成功制备出不同形态、性能可控的 ZHSS，并通过多维度表征揭示了关键规律：

1. 高温助熔剂法：毫米级高纯单晶的高效制备

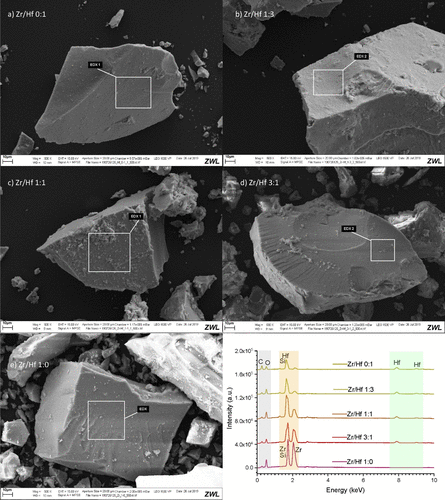

该方法以 ZrO₂、HfO₂、SiO₂为原料，在 1400℃高温下借助 Li₂O・3MoO₃助熔剂，经 4 周缓慢降温，获得了无色自形毫米级单晶。表征结果显示，产物为纯相四方晶系（空间群 I4₁/amd），结晶度高、组分均匀，无有机残留及杂质相，Raman 光谱特征峰尖锐且无杂峰干扰，是核废料固化、单晶器件等高端应用的理想材料。

2. 低温 TEOS 基水热法：低成本纳米粉体的规模化生产

针对高温法能耗高的痛点，研究团队开发了 200℃低温水热工艺，以 TEOS 为硅源，通过硝酸与 KOH 调控 pH，反应 7 天即获得白色 ZHSS 纳米粉体。该方法工艺简单、节能高效，适合规模化制备，但产物存在无定形 SiO₂、Zr/Hf 氧化物等微量杂相，且因 TEOS 残留存在羟基与有机官能团（IR 光谱 3430、1640 cm⁻¹ 处强吸收峰），需经 700-1100℃热处理实现纯相转化。

3. 结构与性能的核心调控规律

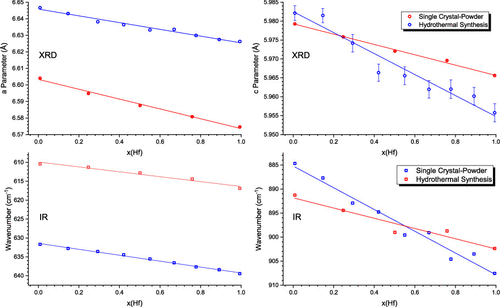

晶格演变：两种合成路线均证实，随 Hf 含量升高，ZHSS 的 a/c 轴参数与晶胞体积呈递减趋势，体现了 Hf⁴⁺与 Zr⁴⁺的完全取代特性（离子半径相近），证实 Zr₁₋ₓHfₓSiO₄为连续固溶体，无混溶间隙。

光谱响应：Raman 光谱中 900-1100 cm⁻¹ 高波数拉伸峰对 Hf 含量最敏感，振动波数随掺杂量线性位移，为组分快速检测提供了依据；IR 光谱则明确区分了两种产物的纯度差异，高温单晶仅出现晶格振动峰，而水热产物存在有机残留特征峰。

热学行为：水热产物在 1250℃内存在 8%-12% 的失重，分三步完成脱水、有机分解与晶格脱水，质谱检测到 H₂O、乙醇、CO/CO₂等气相产物，为工艺优化提供了关键数据。

三、应用前景：双路线互补，覆盖多领域需求

该研究的核心价值在于为不同应用场景提供了精准匹配的材料解决方案：

高温助熔剂法制备的高纯单晶，凭借优异的 irradiation resistance（抗辐照性）与结构稳定性，可用于核废料中放射性核素的固化封装，以及航空航天领域的超高温结构件；

低温水热法产物经热处理后，可满足陶瓷基复合材料、半导体高 k 介电薄膜等规模化应用需求，其纳米尺度特性有望提升器件的介电性能与力学强度；

明确的 Hf 掺杂调控规律，为材料功能化设计提供了理论支撑，例如通过调整 Hf 含量可精准调控晶格参数与光谱响应，适配不同场景的性能要求。

四、研究意义与来源说明

该成果填补了锆石 - 铪石固溶体高温单晶与低温粉体合成的系统对比空白，首次明确了合成路线对材料结构 - 性能的影响机制，为低成本、高性能铪基硅酸盐材料的研发提供了新范式。研究论文以 “Synthesis and Characterization of Single Crystal Zircon-Hafnon Zr (1−x) Hf (x) SiO₄ Solid Solutions and the Comparison with the Reaction Products of a TEOS-Based Hydrothermal Route” 为题，于 2024 年 3 月 25 日在线发表于《ACS Omega》（美国化学会旗下期刊，DOI: 10.1021/acsomega.3c06960），作者包括 Andreas Neumann、Volker Kahlenberg、Ian Lerche 等学者，相关数据已通过 XRD、SEM、Raman、IR、TG/DSC/MS、μXRF 等多种表征手段验证，具有高度可靠性与可重复性。
